一、功能与用途
         ZPG-IZ系列全自动反冲洗排污过滤器适用于工业废水处理流程，钢铁厂冲渣水、电厂流程及冷却水、造纸工序及进水，化工生产流程及灌溉系统等场合，用以滤去水中3500~300微米粒径的各种硬质颗粒，确保系统的安全可靠运行。

二、结构与工作原理
       ZPG-IZ系列全自动反冲洗排污过滤器采用高强度的不锈钢网，具有处理量大，使用寿命长、清洗效率高等特点。本机采用智能压差控制、定时控制自动反冲洗过滤网。当过滤器进出口压差达设定值或定时器达到设定时间时，电动控制箱发出信号驱动阀门转动，同时排污阀打开。这时水流被迫从过滤网筒的入口段孔进入滤筒外侧与壳体夹层，反向从滤网外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的，当过滤器进出口压差恢复正常或定时器设定时间结束后，电机停止转动，电动排污阀关闭。整个过程中，液体不断流，实现了连续化、自动化生产。


三、性能特点
◎ 单台流量:50-1200M3/H,更大流量可由多台单机并联.
◎ 最小工作压力:0.2Mpa
◎ 最大工作压力:1.0/1.6/2.5/4.0Mpa
◎ 最高工作温度:80℃
◎ 过滤精度:300~3500微米
◎ 控制方式:压差、时间、手动
◎ 控制箱接入电压:交流220v
◎ 额定操作电压:三相、AC220v /380v、50HZ

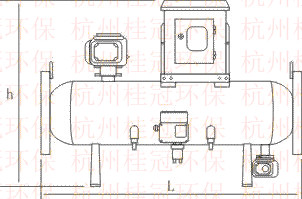

四、安装参数

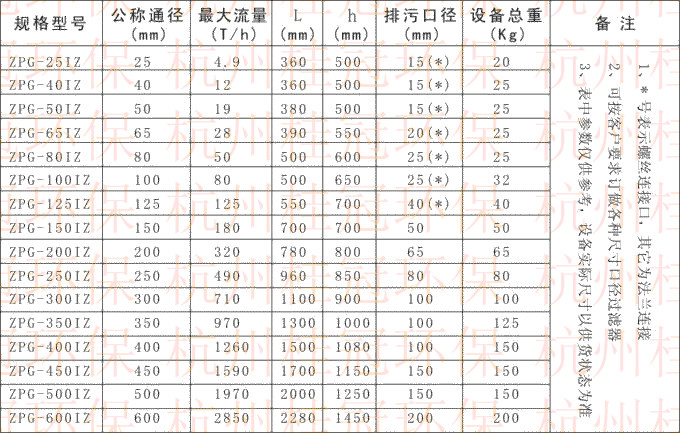

注：此表只列部分型号1、可按客户要求订做各种尺寸口径过滤器  2、表中参数仅供参考，设备实际尺寸以供货状态为准

五、相关名词解释

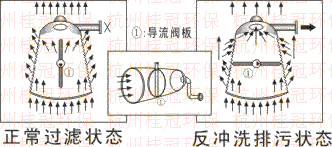

1、反冲洗  …… 水流带动杂质冲刷滤网，杂质被截留在滤网后端。设备进入排污状态时，安装在滤网内的反冲阀将滤网分截成前后端，同时滤网后端的排污阀开启，形成后端的低压状态，前端被截的高压水流将从外向内冲击滤网后端，使杂质随水流从排污阀排出 (参照第2页图例)。

2、压差控制  …… 设备的水流被滤网分成前后两部分，但出入口流量是一样的，当杂质在滤网积聚后，至使入口可过流面积减少，导致滤网前段流体压力增大，与出水口形成压力差，杂质积聚越多，压力差越大。压差表组件可提取出入口压差数值，同时转换成电流信号供给控制箱完成压差开关控制。

3、定时控制  …… 控制箱内的可编程元件写入控制时间并被激活后，程序将根据预设时间自动启动一系列操作，控制电路完成反冲洗排污过程。
